编辑:不详    发布日期:2017-03-02 10:11:33

CIMCO Edit V5 是CIMCO软件公司专为数控编程而设计的专业软件,CIMCO Edit V5具有可以向DNC传输功能,也能与CNC连接。CIMCOEdit5里面DNC设置 就是与机床连接的DNC设置,来看一下详细的使用教程吧!

IMCOEdit5与CNC连接通过数据线啊,把cimcoedit和CNC的传输参数设置成一样的就可以传了。
DNC RS-232 communications: DNC-RS232传输功能
提供车床2轴/铣床3轴-5轴刀具路径模拟功能,支持的NC格式如FANUC、Hass、Siemens 840D、Heidenhain、Mill plus、Okuma、Maho。
3D刀具路径可任意动态旋转、缩小放大、平移显示、亦可显示加工程序的原点。
可读取CAD/CAM系统产生的STL档与夹治具进行刀具路径验证显示,可更清楚有效的判断程序的准确性。
支持FANUC Macro巨集指令,进行刀具路径模拟(支持MACRO B SINE CURVE/G65/Ellipse/G43.4/ G68.2)。
在传输时,不般在5分钟就会提示数据溢出。请大家帮忙看下传输设置应该怎样设置。

将流控制设到软件和硬件试试,再不行就只有换台好点的电脑了

DNC通讯:
端口设置:
端  口:COM1
停止位:2
奇偶位:偶
波特率:19200
数据位:7
流控制设置
流控制:软件
不启用DTR
不启用RTS
高级端口设置
不启用奇偶效验

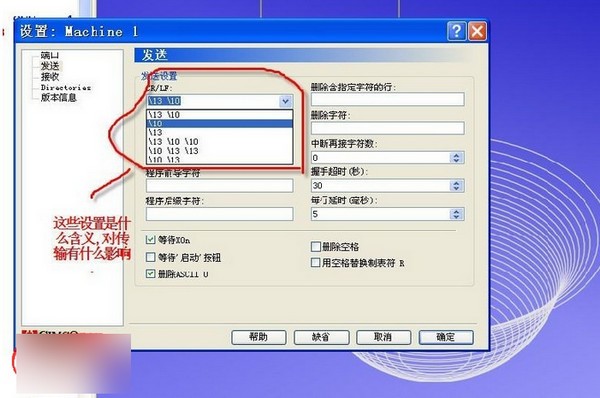

发送设置
CR/LF:\10
删除含指定字符的行:不设置
开始触发器:不设置
删除字符:不设置
结束触发器:不设置
中断再接字符数:07
程序前导字符:不设置
握手超时(秒):0%
程序后缀字符:不设置
每行延时(毫秒):58
等待Xon:选择
等待'启动'按钮:不选择
删除ASCII 0:选择
删除空格:不选择
用空格替换制表符 R:不选择
Send files with non-standard C:不选择
接收设置
CR/LF:自动
开始触发器:不设置
删除含指定字符的行:不设置
删除字符:所有小于ASCII 32的字符
接收超时(秒):5
Omit empty lines:不选择
高级接收设置
发送XOn:不选择
在开始接收时发送:不设置
Directories设置
缺省发送
缺省发送路径:不设置
缺省后缀:不设置
其他后缀:不设置
缺省接收
缺省接收路径:不设置
缺省后缀:不设置
其他后缀:不设置
回复 支持
